万能工具显微镜
- 2022-04-06-

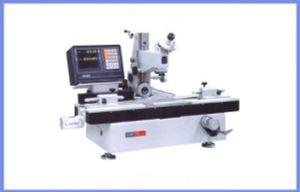

  万能工具显微镜是应用计算机辅助测量的新一代万能工具显微镜,能解决各种复杂的二维测量问题。万能工具显微镜可以测量零件的长度、角度、螺纹等诸多几何量参数,是长度计量检测中使用多的一种测试仪器,因此广泛应用于机械加工业的各类企业。但随着现代工业的发展以及科技的进步,传统的老式万工显已难以满足要求,因此很有必要对其进行技术改造。

58e2e6809593641c2767f0bada9e2650_202005071432329106

  1.数显系统的改型

  2.数显系统的安装

  3.数显系统的调试

  4.数显系统的检定

  根据万工显检定规程中的相关规定,需要检定读数装置的示值误差、读数装置的回程误差和示值误差。

  (1)读数装置的示值误差检定

  对数显系统来说,读数装置的示值误差就是数显表的小分辨率,即±0.5μm,无须检定。

  (2)读数装置的示值误差的检定(相当于磁栅尺的重复性)

  光栅尺读数装置就其构造和原理来说是没有回程误差的,当然这需要很高的工艺水平做保证通过用0.1μm的电感测微仪反复测试,光栅尺读数装置的回程误差大不超过0.5μm

  (3)示值误差的检定(相当于磁栅尺的准确性)

  用检定极限误差不大于0.5μm的玻璃刻度尺作为标准,按照规程规定的条件方法对纵、横向分别进行检定;若没有玻璃刻度尺,可用万能工具显微镜原有的刻度尺与光栅尺进行比较检定,并用仪器原有的示值误差进行修正,以确定光栅尺各被检点的实际误差,若有超差再用线性补偿系统进行补偿。
