万能测长仪原理和结构介绍(上)
- 2022-01-21-

  万能测长仪原理为直接把测件与精细玻璃尺作比较,然后运用补偿式读数显微镜调查刻度尺并读数。玻璃刻度尺固定在测体上,因其在纵向轴线上,故刻度尺在纵向上之移动量彻底与试件之长度共同,而此移动量可在显微镜中读出。

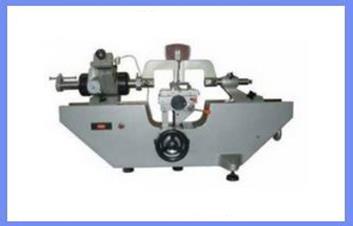

  万能测长仪主要由底座、作业台、测座、尾座以及各种丈量设备附件组成。各部分的构造及用途分别作介绍。


  1.基座

  基座主要由底座1和作业台20组成,用以接受和安放仪器的主要部件和各个附属设备。

  在底座左边内部装有电气设备,左边盖板上有可互换的0.3A玻璃保险丝和调理照明亮度旋钮,开关2是敞开或关闭仪器输入电源的。信号指示灯3用来告诉操作员在不运用仪器时堵截电源。底座背面右部有两只插座,下面一只26接220V电源,上面一只25接刻尺照明灯组。底座右侧内部装有平衡装置,是确保作业台在接受不同分量的工件时能相同轻易地做升降运动。平衡装置的操纵经过底座右侧端面的手轮11进行。作业台侧面槽30用于装置绝缘作业台上的定螺丝的尖。台面上二条槽19用于装置夹紧工件的夹具。作业台可作5个自在度运动。

  (1)手轮6用来调整作业台升降。升降范围为0至105毫米。升降数值可由刻度盘上读出。刻度盘上的分度值为0.5毫米,右侧旋手7用以约束作业台的下降,而左边旋手则是用以约束作业台向上升高。要使作业台固定在恣意方位上,则可旋紧手轮的中央旋手5。

  (2)旋转微分筒4,可使作业台产生0至25毫米横向运动,微分筒分度值为0.01毫米。

  (3)扳动9手柄,可使作业台有±3°歪斜运动。固紧柄8向上扳动,可将其歪斜方位固定。

  (4)扳动10手柄,可使作业台绕笔直轴线旋转±4°。

  (5)在丈量轴线方向上,作业台能自在移动±5毫米。

  测座、尾座均安顿在水平导轨上,笔直导轨41使部件在移动过程中保持必定的方位。42是斜形槽,测座和尾座经过一对滑块与此槽压紧而固定在水平导轨上。

  孔座用来装电眼装置的指示器,指示器插入孔座并可用手柄固定。孔中有插座,它和底座左边内部下端开关连接。基座下面有三个安平螺钉(图二中28),搁在垫板29之上。基座的水平方位经过安平螺钉和水准。
