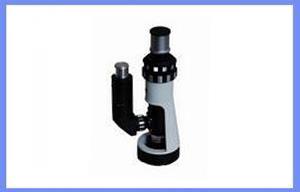

手持金相显微镜常用照明的方法
- 2022-02-14-

  手持金相显微镜用于材料的金相观察,通常需要照明,使显微镜的视野更加均匀清晰,金相显微镜常用的照明方法有很多种:


  1.暗视场照明

  暗视场和亮视场的区别主要是光源的扩散和照明灯具的实际效果。光源的平行面光源被环形光阑遮挡,中心光源无法通过,使中空的环形光线射入垂直照明器,然后光源通过物镜的外场散射到特制的反射聚光器上,光源的反射器在金相分析试样的磨削面上。由于从反射镜反射回来的光有大的斜角视角,如果标本是一个抛光的镜面玻璃,标本上的光源仍然以大的斜度向相反的方向反射。不太可能进入物镜,所以视角是黑色的,只有标本凹面部分的光源被送入物镜,所以在光学显微镜的暗场和亮视场下观察标本时正好相反。

  2.明视场照明

  明场照明是金相显微镜常用的照明方式。它利用垂直照明灯具将光源的光源送到物镜上,然后物镜将垂直或类似的垂直光源对准金相分析试样的磨削面。然后,从样本的地面的反射表面返回的光源根据物镜被垂直放大,然后被目镜放大两次。

  在一般的金相显微镜中,常采用45度倾斜平面的夹层玻璃和反光棱镜作为垂直照明器。大中型垂直体视显微镜的明场照明灯具系统软件大多有这两种照明灯具,其变换是通过前后、左右或上下移动摇杆来完成的。
