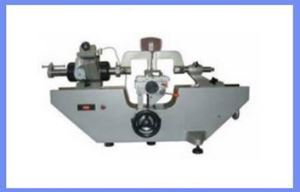

万能测长仪组件(下)
- 2022-01-12-


  万能测长仪组件(下)

  2.测量基座由测量杆38、读数显微镜34、照明装置37和微动装置47组成。它可以通过滑块44在底座表面的导轨上滑动,并且可以通过手轮45固定在任何位置。座椅的外壳43通过六角凹头螺钉24与滑动底座紧固成一个整体。

  测量杆在外壳中的轴承上移动,并且通过螺钉36固定在其移动范围内的任何位置。测量杆配有一个刻划长度为100毫米的精密标尺。当测量内部尺寸时,测量杆的右端有一个绳环39,用于固定重物的引线并产生一定的测量力。测量外部尺寸时,左端拉杆21握住重锤的引线。22、23是两个滑轮,重锤铅穿过滑轮。

  阅读显微镜34安装在外壳43上。目镜32的可见度可以通过在测量期间旋转可见度环33来调节。手轮35可以驱动标线片移动。手轮31可以使整个目镜向测量轴方向稍微移动,测量时可以用来快速对准零位。48是锁定螺钉,在移动31之前必须松开,对准后锁定,然后测量。37内部带有绿色过滤器的照明玻璃秤。目镜中看到的刻度在浅绿色视野中是黑色的。47是测量杆微动的手轮,仅在仪器使用电眼装置测量小孔时使用。使用手轮前,顺时针向上旋转46°。如果不需要做微调整,必须逆时针旋转46°到顶部,即使旋转微手轮,测量杆也不会移动。

  3.尾座放置在底座右侧的导轨面上,可以用手柄固定在任何位置。尾座14安装在尾座的相应孔中,并用手柄固定。尾管探针17在测量中产生第二固定测量点。13当手轮旋转时,尾管探头可以稍微轴向移动。测量头上可以安装各种测量帽,通过调节螺钉15和16,测量帽平面可以与测量底座上的测量帽平面平行。

  4.电眼装置包括指示器、绝缘台、支撑臂和球形探头。指示器由电眼53和柱51组成。使用前,将支柱插入底座的孔座27中,与电眼连接的专用插头59与底座上插座中的插座连接,单个插头插入绝缘工作台上相应的孔中。绝缘桌的桌面50与桌架62绝缘。台面上有一个缺口49,便于球形探头在测量内孔时从下方伸入样品孔。工作台架上有一个液位计60,可以通过工作台上的9手柄调节,使绝缘台保持水平位置。当工作台安装在工作台上时,用螺钉61固定,顶端必须嵌入工作台的侧槽30中。支撑臂54用于连接到测量杆38的端部,并与球形测量头55和56连接。当使用小探针58时,它必须拧入连接杆57,然后装配到支撑臂的相应孔中。

  5.内测装置内测装置由大测量钩、小测量钩、小测量钩顶针轴和样品环四部分组成。有大钩和小钩两种,用于测量不同的内径和不同的深度。小测量钩66和67可以测量10至100毫米的孔径,大深度可达15毫米。在小测量钩的测量头和顶针轴70上分别安装一对测量钩后,可以用尾管螺钉固定它们。测量内部尺寸时,样品65用于校准。样品圆上有划线标记。

  内螺纹测量装置由五部分组成:60°槽规、块规夹具、浮动工作台、球形探头和弹簧压板。

  带有60°凹槽的量规71用于公制螺纹测量,块规夹具72用于夹紧块规和量规的尺寸组合。浮动台74的功能是将测试件快速定位在两个触点之间的所需位置。总共有11对球形探针73,可以在不同的样品条件下分别选择和使用。弹簧压板75用于将样品固定在浮动工作台上[1]。
