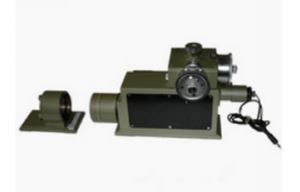

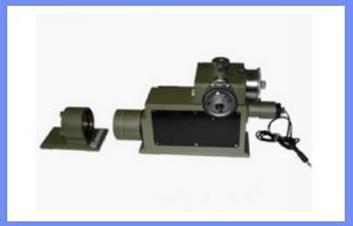

双向精密自准直仪 IX5

产品详情

双向精密自准直仪IX5型具体信息：

一、用途

双向精密自准直仪1X5可广泛应用于各级测量单位、研究所、大学实验室、测量室和大型工厂的车间加工场所。它可以测量机床和仪器的精密导轨和精密板的移动直轴和直线度，测量角度仪器和器具的角度值精度。采用光学自准直原理和二维测量结构，可精确测量机床、仪器精密岛轨和精密板的运动直线度和直线度，以及水平、垂直和二维方向的角度和线值。其工作效率优于目前单向同类仪器。它结构紧凑、精度高、体积小、重量轻，适用于各级计量单位、科研院所、高校实验室、工厂计量室和车间加工现场。

二、技术参数

测量距高：0~10m

测微鼓轮分度值：角度值：1″

线性值：L/200μm（L为反射镜机座的有效长度，mm）

测量范围：角值±10′，线值±582um

测量精度：角值：100″内±8″

线值：97um内±2um

外型尺寸：272×116×164mm

三、成套性

1.仪器主体:1只

2.可调式反射镜:1只

3.变压器:1只
