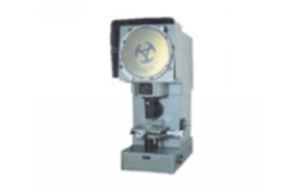

台式投影仪23JB

台式投影仪23JB

产品详情

台式投影仪23JB的具体信息:

一、用  途
    23JB系列台式测量投影仪为轻型投影仪,也叫工业投影仪,照明系统和各倍率物镜均采用远心光路,使照明均匀,消除调焦误差带来的测量误差。
   台式测量投影仪主要对被测零件进行透射式轮廓测量,50X物镜带有反射照明系统,可检测物体外型轮廓及位置尺寸,台式测量投影仪结构简单,紧凑,成像清晰,操作方便。投影仪作为计量仪器主要用于各种外形或表面开关复杂的机械零件和各种模具、刀具的检测,特别用于各种细小零件的检测,避免测量力对测量精度的影响,对于大批量检测尤为方便。

二、主要技术规格

仪器型号

23J

23JB

投影屏尺寸

φ250mm

φ300mm

物镜放大率

20X,50X,100X

10X,20X,50X

工作台移动范围

横向50mm;纵向13m

横向50mm;纵向25mm

读数分格值

0.01mm

0.01mm

园工作台旋转范围

0---360度

0---360度

分格值

游标分格值

6'

2'

照明灯泡

24V250W

24V150W

仪器尺寸

600*400*650mm

920*480*910mm

仪器重量

60KG

95KG

台式投影仪23JB,用于纺织纤维、半导体器件、钟表零件、仪表元件、工具、专用量规,生物切片、公安等检测工作。
    若需观察物体表面质量时,应选用50X物镜,并打开上照明反系统电源开关,这样便可在投影屏上观测到物件表面情况。当更换灯泡后,使用前应先调整灯泡与聚光镜筒之位置,至投影屏上出现清晰的灯丝像止,这样仪器更能正常工作。
