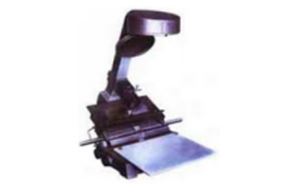

光谱投影仪 8W

产品详情

光谱投影仪8W的具体信息：

一、用途

光谱投影仪为摄谱仪成套设备之一，主要用于对摄谱仪所摄下之光谱底板通过投影放大，与标准谱板或已知浓度的光谱进行定性或半定量分析。也可以用于一般的投影放大。

二、原理

光源光线被反射镜、聚光镜射至底板上，照明直径为15毫米的面积，聚光镜光路由镀铝的平面反射镜折转55°，隔热玻璃用以消除热辐射对聚光系统的影响。投影物镜使光谱通过平面镜投射到投影屏上，专用棱镜使光谱底板乳胶面朝上，使波长标尺保持直立。旋转附加透镜可以使放大倍数由19.75倍调整到20.25倍。加上透镜使灯丝在投影屏上成像，用于调节照明强度。

三、技术参数

放大倍数：20倍；

放大倍数调节范围：19.75～20.25倍；

投影屏有效直径：300毫米；

工作台横向移动距离：220毫米；

工作台纵向移动距离：80毫米；

光源：12伏50瓦；

变压器：220伏/12伏；

仪器重量：41公斤；

外形尺寸：780×660×850毫米。

四、仪器成套性

1．光谱投影仪*1台
