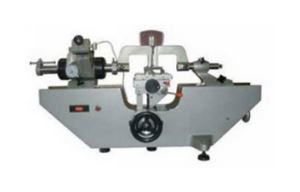

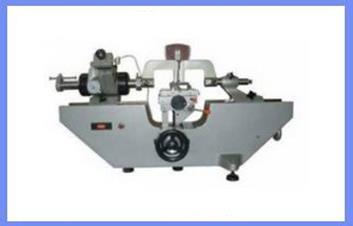

万能测长仪 JDY-2

万能测长仪 JDY-2

产品详情

万能测长仪JDY-2的具体信息:

一、用途

本仪器主要用于各种圆柱形,球形,平行平面等精密零件的外形,内孔尺寸的直接测量和比较测量,也可以进行内外螺纹中径等特殊测量,是各级计量室中必备的基本长度光学仪器之一。

采用高精度测量系统,符合阿贝原理,测量精度高;软件功能强大,不仅可以校正指示误差,还可以自动校正温度引起的测量误差。

原理是直接用精密玻璃尺对比试件,然后观察刻度,用补偿读数显微镜读数。玻璃标尺固定在测试对象上,因为是在纵轴上,所以刻度尺的纵向移动与试件的长度完全一致,这种移动量可以在显微镜中读出。

二、技术参数:

1.使用范围

外尺寸测量:0~500 mm,

内尺寸测量:1~200 mm,

外螺纹测量:<=180 mm,

内螺纹测量:16~140 mm

2.直接测量范围:0~100mm

3.读数显微镜分度值:0.001mm

4.仪器误差

外尺寸测量:±(1+L/200)μm,

内尺寸测量:±(1.5+L/200)μm,

示值稳定性:<=0.4μm

5.仪器体积:950×390×049 mm

6.仪器重量:85 kg

7.标准配件:内测装置,电眼装置,标准环规,外螺纹测量装置

采用高精度激光测量系统、精密磨削导轨、高精度温度环境补偿系统、双向恒力测量系统和高性能计算机控制系统,实现各种长度参数的高精度测量。高精度磨削导轨保证了测量行走的高稳定性和直线度。接触测量中的长度方向坐标由激光测量系统记录。数据由计算机与倾角测量装置、测力装置和温度传感器的反馈数据合成,根据被测零件参数的相关定义和公式计算得到相关长度参数。
