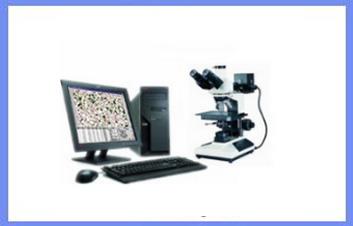

金相图像分析BX12-D

金相图像分析BX12-D

产品详情

一、金相图像分析BX12-D用途:

金相图像分析是显微图像分析的重要内容。采用组织形态学与金相分析相结合的方法,图像采集系统将待测金属的原始组织图像存储在计算机中,通过对组织图像的分析和计算,得到颗粒的数量、周长、面积、百分比分布和平均面积等特征参数。该方法快速、准确,可应用于金属分析和质量检测。

正置金相显微镜,用落射 (同轴反射) 和透射照明方式,鉴别和分析各种金属、合成材料和非金属物质的组织结构,及对集成电路、微颗粒、线材、纤维、表面喷涂等一些表面现象,物质的外形轮廓和表面及内在情况等进行研究和分析。

仪器可以选配摄像或数码摄影系统,由计算机对图像进行各种处理、编辑、保存和输出 (如打印等) 或进入多媒体系统及电子信箱。

系统还可以选配显微图像分析计算机操作系统软件,对显微图像进行金相定量分析或图像形态分析、测量、统计等:

1.金相图像分析系统;2.显微图像分析系统;3.显微图像测量系统。

二、配置:

正置式    三目镜筒 瞳距和屈光度可调 内倾4物镜转换器

放大倍率:显微镜50×~600×

载物台:  双层 185 × 140 mm 移动范围70 × 50 mm

三、技术参数:

1.结构:              正置式  三目镜筒  倾角30°  瞳距和屈光度可调  内倾4物镜转换器

2.总放大倍率:        显微镜50×~600×  (图像150 - 1800× 选配)

3.测微目镜测微尺:    10×平场变焦格值0.1 mm  测微尺:0.01 mm / 1 mm

4.双层机械载物台:    185 × 140 mm 移动范围70 × 50 mm

5.调焦机构:          同轴粗微动限位保护  升降范围35 mm  微动格值0.002 mm

6.阿贝聚光镜:        可升降  数值孔径NA1.25  内置孔径光阑及滤色片

7.落射照明系统:      带可变光阑及滤色片组可调光 卤素灯20W / 6V  偏光装置 (起偏和检偏镜组插片)
