万能测长仪丈量方法举例(二)
- 2022-01-12-

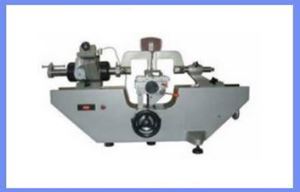

  万能测长仪丈量方法举例(二)

  2.用电眼设备丈量内孔直径

  (1)电眼设备及设备

  用电眼设备可丈量1~20 mm的内孔。因为应用了电眼指示器,不挂重锤,丈量力近似为零,从而使丈量精度有所提高。电眼设备包括指示器、绝缘工作台、支撑臂头和球形测头等部分。

  ①指示器。由电眼及支柱组成。使用时,将支柱的长柄插装在仪器工作台后方的相应孔中,并用螺钉紧固。

  ②绝缘工作台。其台面与台架之间是绝缘的,中间隔着一层绝缘材料。绝缘工作台安放在全能工作台上面,两侧用螺钉紧固。螺钉的顶要嵌在全能工作台侧面的紧固槽中。绝缘工作台上有一水准器,用以调整工作台面的水平(注意,此时仪器底座上的圆水准器有必要居中)。台面上的缺口是为了在测内孔时便于将球形测头自下方伸进被测孔中。

  ③支撑臂和球形测头。支撑臂可套在丈量轴上,其上的球形测头共有4个,球头直径巨细不同,以适应不同巨细孔径的丈量。在将被测件放到绝缘工作台面上之前,一定要将工件的设备面、丈量面及球形测头的球头等外表均用航空汽油洗净,以使触摸时能导电。

  (2)调整与丈量

  ①调整。

  丈量前要使丈量轴线经过孔径的中间。球形测头初步安顿在被测件的孔中间邻近后,将被测件用压板固紧,然后上升或下降全能工作台,使球头约在孔高的1/2处,将全能工作台固定在此高度上。用手移动丈量轴,使球头至离孔壁约0.5mm处,将丈量轴固定。滚动丈量轴微动聚散手轮(见前),使其红色标点对准指标线,滚动丈量轴微动手轮(图7.2.4中2),使球头与孔壁触摸。当电眼全亮并固定不变时,标明触摸过分;如电眼只产生闪烁现象,则标明球头与孔壁的触摸为抱负的临界触摸,即丈量力近似于零。记下全能工作台微分筒(图7.2.4中16)上的读数a1,然后向脱离触摸方向滚动微分筒,直到电眼再次产生闪烁时,记下微分筒上的另一读数a2。将微分筒退至两次读数的平均方位,即

  这样被测孔的直径已与丈量轴线重合。

  ②丈量。

  上述调整步骤完毕后,就可使用丈量轴的粗动和微动设备,使球头先后与孔径两壁相触摸,在电眼闪烁时,从读数显微镜中记下两次读数A1和A2,则被测孔径A为

  A=d0+(A2-A1)

  式中:d0为球形测头的直径。
