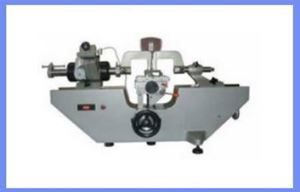

万能测长仪丈量方法举例(一)
- 2022-01-06-

  万能测长仪丈量方法举例:

  1.用规范环丈量内孔直径

  测内孔直径需选用内测设备。

  (1)内测设备

  内测设备包括大测钩、小测钩、小测钩顶针轴和规范环。小测钩可测孔径规模为10~100 mm,大孔深为15 mm。大测钩可测孔径规模为50~150 mm,大孔深为50 mm。小测钩顶针轴可装于尾管孔中,替代尾管装置小测钩用。规范环主要用于微差比较丈量,其上标有刻线符号处的直径尺度。

  (2)装调与丈量

  ①丈量时,首先装置大测钩或小测钩(由被测尺度决定)。大测钩可直接装在丈量轴和尾管的外圆表面上,小测钩则装在丈量轴及顶针轴上,此刻需卸下尾管将顶针轴(图7.2.15)装于尾管孔中。顶针轴的端部结构和尾管类似,但顶针轴由4个可调螺钉来调整顶针轴的测杆,使之与丈量轴上的测杆同在一轴线上,且一次调整后,可长期屡次使用。而尾管是用两个螺钉和两个弹性套来调整其测杆的,且每次装拆测头或尾管之后,均需进行调整。

  ②测钩装调好后,将规范环装于垫铁之上,注意应使规范环上的符号线通过丈量轴线,并用压板固紧。上升作业台,调整丈量轴及尾管(或顶针轴)的方位,使两测钩伸人规范环内并到达适当深度,还要使作业台在丈量轴线方向应有较大的双向活动规模。挂上测力重锤,手扶丈量轴,使之缓慢地左移至测钩与规范环壁相接触。

  ③调整作业台,找正测位,使规范环处于正确方位,随后对准起始值。起始值可为恣意值,此刻丈量结果要通过简单的运算取得;起始值也可以是整数值(mm);起始值还可认为零值(0.0000)。但这需要调整即移动整个测微目镜头,乃至移动丈量座和尾座来实现。内尺度丈量中常用两种起始值,一为恣意值,另一为规范环尺度值。

  ④当对准起始值后,把规范环取下,将被测件放在作业台上并加以紧固。随后调节作业台,使被测件处于正确的丈量方位上,此刻就可以从显微镜中读数。当对准的起始值为规范环尺度时,此读数值就是被测作业的丈量结果。若对准的起始值为恣意值,则被测内径尺度

  A=A0+(A2-A1)

  式中:A1为对准的起始值;A2为显微镜的读数值;A0为规范环的.尺度值(此值刻在规范环上)。

  如无规范环,也可用量块和专用的量块夹组成规范内尺度,进行微差比较丈量。

  测长仪的毫米刻度尺,一般都附有一修正值表,对要求较高的精细测试,要用此表中的修正值对每一读数进行校正。
