万能测长仪的结构(上)
- 2022-01-19-

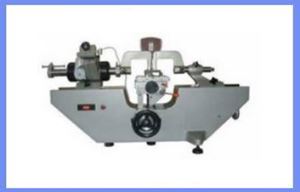

  万能测长仪主要由底座、工作台、测量底座、尾座和各种测量设备附件组成。分别介绍了各部分的结构和用途。


  1.基座

  底座主要由底座1和工作台20组成,用于承载和放置仪器的主要部件和各种辅助设备。底座左侧内部安装有电气设备,左侧盖板上安装有可更换的0.3A玻璃保险丝和调节照明亮度的旋钮。开关2打开或关闭仪器的输入电源。指示灯3用于告诉操作员在仪器不使用时切断电源。底座背面右侧有两个插座,下面一个接220V电源,上面一个接25寸照明灯组。右底座内部装有平衡装置,是为了保证工作台在承载不同重量的工件时,能够同样轻松地上下移动。平衡装置由底座右端面上的手轮11操作。侧槽30用于将固定螺钉的前端安装在绝缘工作台上。桌面上的两个凹槽19用于安装夹紧工件的夹具。工作台可以5个自由度移动。

  (1)手轮6用于调整工作台的升降。提升范围为0至105毫米..提升值可以从刻度盘上读取。表盘上的索引值为0.5 mm,右手旋钮7用于限制工作台下降,左手旋钮用于限制工作台上升。要将工作台固定在任何位置,拧紧手轮的中心旋钮5。

  (2)转动差动缸4可以使工作台从0 mm横向移动到25 mm,差动缸的分度值为0.01 mm。

  (3)拉动9手柄,可使工作台倾斜3°。向上拉动固定手柄8以固定其倾斜位置。

  (4)转动10°手柄,使工作台绕垂直轴旋转4°。

  (5)在测量轴方向,工作台可以自由移动5毫米。

  测量和尾座设置在水平导轨上,垂直导轨41在运动过程中将部件保持在一定位置。42是一个斜槽,测量座和尾座通过一对压在这个槽上的滑块固定在水平导轨上。

  孔座用于容纳电眼装置的指示器。指示器插入孔座,可以用手柄固定。孔内有插座,与底座左侧内侧的下开关连接。底座下有三个安平螺丝,靠在垫板29上。底座的水平位置是通过安平螺丝和找平。
