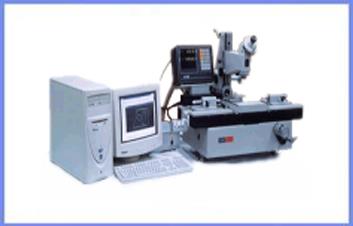

万能工具显微镜19JPC (微机型)

万能工具显微镜19JPC (微机型)

产品详情

微机型万能工具显微镜19JPC的具体信息:

一、特  点
     在19JC数字式万能工具显微镜基础上,应用计算机辅助测量的新一代万能工具显微镜,能解决各种复杂的二维测量问题。
     无论19JA或19JC万能工具,对于是视场中不能直接观测到的几何元素:如圆心、中点、交点、中心线及其相互距离、夹角、形状和位置关系等,都很难进行测量,而19JP则迎忍而解。
     仪器采用精密光栅传感器和PC系列微机以及数据接口卡采集测量数据,同时以19JPC二维测量程序进行测量数据的实时处理,显示并打印测量结果。仪器运用人机对话方式,按照屏幕图形菜单,键入测量命令即自动生成测量结果及测量报告。
     仪器在测量过程中,显示屏实时显示瞄准点的工件坐标,直角坐标或极坐标可随时转换,这对于极坐标测量及凸轮测量尤为方便。仪器使用公制和英制两种计量单位,计算精度分别达到0.0001毫米或0.000001寸,并可对工作台滑座导轨的装配误差自动修正,进一步提高了测量精度。

二、技术参数
1、测量范围与分度值
(1)X、Y坐标    测量范围:X——200mm
                             Y——100mm
       分度值(数显读数):0.0005mm
(2)瞄准显微镜
升降行程:120mm
立臂倾斜范围:左右各15度              分度值:10分
照明光阑调节范围:ф3—ф32mm      分度值:1mm
(3)测角目镜
角度测量范围:360度        分度值:1分
(4)轮廓目镜
角度测量范围:±7度         分度值:10分
园弧分划板:曲率半径R 0.1—100mm
螺纹分划板:普通螺纹螺距t 0.25—6mm      梯形螺纹螺距t 2—20mm
(5)光学分度台:(选购件)
测量范围:360度       分度值(投影读数):10秒
玻璃台面直径:ф106mm
(6)光学分度头
测量范围:360度        分度值:1分
(7)光学定位器
测头直径(实际直径值的极限:ф3±0.1mm
检定误差不大于0.0005mm)
测量力:8—14克           大测量深度:15mm
(8)玻璃工作台
玻璃台面尺寸:215*130mm
(9)顶针架
大夹持直径:ф100mm
大夹持长度:被测件直径≤55mm时 750mm
         被测件直径>55mm时 600mm
(10)高顶针架
大夹持直径:ф180mm
大夹持长度:600mm
(11)V形架
左V形架前后调节范围:前后各5mm
右V形架高低调节范围:向上15mm      向下3mm
(12)大承载量:40公斤

2、瞄准显微镜光学参数
物镜放大倍数标志值:1X、3X、5X
(1)总放大倍数
用测角或轮廓目镜:10X、30X、50X
用双像目镜:15X、42X、65X
(2)物方视场(mm)
用测角或轮廓目镜:ф20、ф6.6、ф4
用双像目镜:ф13、ф4.7、ф3
(3)工作距离(mm)
用测角或轮廓目镜:81、90、65
用双像目镜:47、85、63

3、仪器精度
温度要求:
(1)工作室的温度为20±2ºC
(2)工作室的温度变化每小时不超过1ºC
(3)被测件和仪器的温度差不超过0.5ºC
在满足所规定的温度要求的条件下,仪器有如下的保证:
(1)X、Y座标
用玻璃毫米分划尺进行检定时,仪器的大不准确度:
0级:(1+L/100)um
式中L——测时长度,单位mm
(2)测角目镜
测量角度的大不准确度:不大于1分
(3)双像双镜
合像的不稳定性:不大于0.0005mm
合像的不正确性:不大于0.001mm
(4)光学分度头
大不准确度:不大于1分
(5)光学分度台
大不准确度:不大于30秒
(6)光学定位器
测量的不稳定性:不大于0.001mm
测量的不正确性:不大于0.0015mm

4、二维测量程序
基本测量功能
(1)单点座标
(2)二点之中点坐标及半长
(3)三点测园中心座标及直径,半径
(4)四点测园中心座标及直径,半径
(5)二直线交点及夹角
(6)园弧与直线交点
(7)二园弧之交点
(8)二点之直线坐线坛量
(9)点到直线距离及直线倾角
(10)直线在坐标系的位置
辅助功能
(1)采样示意图
(2)打印控制
(3)极座标测量
(4)英制测量
(5)存储操作
(6)教学功能
(7)仪器的滑座误差修正
扩展功能
(1)园度测量
(2)直线度测量
(3)凸轮廓
三、仪器成套性
1.主机:万能工具显微镜(数显型)19JC
2.二维测量采集器
3.JPM测量系统
4.联想电脑和彩色喷墨打印机
5.可带CPMM影像系统

仪器重量、外形尺寸
主机重量:
外形尺寸(X*Y*Z):980*1020*640mm
被测物体工作距离:90mm
