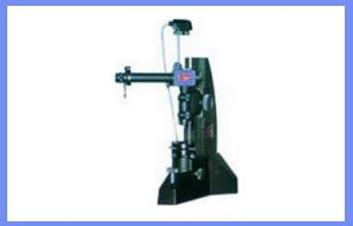

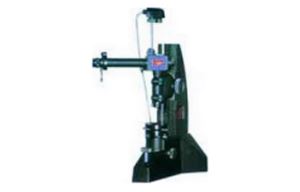

立式接触式干涉仪JDS-1

立式接触式干涉仪JDS-1

一、仪器用途：

JDS-1立式接触干涉仪是一种立式精密长度测量仪，使用测量块或标准零件进行高精度比较测量。主要用于150mm以下的块规，也可用于高精度的长度和外径的精密测量。它是各级测量室的基本长度测量仪器之一。

二、技术参数：

1、被测件大长度：150 mm

2、工作台行程：5 mm

3、测杆移动范围：0.5mm

4、分划板刻度范围：±50格

5、直接测量范围：5-20μm

6、分度值调整范围：0.05-0.2μm

7、推荐使用分度值：0.1μm

8、测量压力：(1.5±0.1)N

9、仪器示值稳定性：0.02μm

10、仪器误差：±（0.03+1.5ni△λ/λ）um，n是格数,i是格值,λ是滤光片中心波长，△λ是滤光片波长误差

11、仪器体积：280×500×700 mm

12、仪器重量：40 kg

立式接触式干涉仪JDS-1标准配件：

1、五筋园台

2、九筋玛瑙台

3、可调园平台

4、辅助台

5、平面测帽Ф2

6、小球面测帽

7、干涉滤光片
