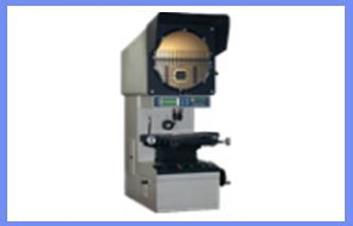

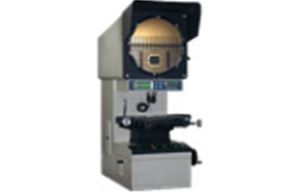

数字测量投影仪 JTC300
JTC300数字测量投影仪具体信息:
一、用途
JTC300系列数字投影仪是集光、机、电、计算机于一体的高效精密光学仪器,适用于高精度工件或模具进行尺寸、长度、形状和轮廓的精密放大投影检查、测量比较和测量结果列表记录。
本产品光学系统质量优异,图像明亮清晰,分辨率高,适用于精密行业,如模具、工具、螺钉、齿轮、钟表、自动车床加工、航空、电子等工业产品的制造、设计开发、质量控制检验等。
本产品预留有数据接口,可以方便的与电脑等外设连接。
二技术参数:
精度测量示值误差可达(3+L/100)μm,L为测量长度;在透射光照明下,轮廓测量误差小于0.08%。
投影屏 | 投影屏实际尺寸 | Φ315mm |
投影屏有效尺寸 | ≥Φ300mm(刻有米字线) | |
旋转范围 | 0 ~ 360° | |
分辨率(数显) | 0.01° | |
物镜组 | 放大倍数 | 10× 20× 50× |
物方线视场 | 30mm、15mm、6mm | |
连接方式 | M45×1.5互换式螺纹接口 | |
工作距离 | 75mm(10×物镜) | |
工作台行程 | 纵向×横向 | 250mm*150mm |
200mm×100mm | ||
150mm×100mm | ||
100mm×70mm | ||
调焦 | 90mm | |
分辨率(数显) | 0.001mm | |
圆工作台 | 旋转范围 | 0 ~ 360° |
仪器电源 | 110V / 220V 50/ 60Hz 总功率400W | |
照明光源 | 透射照明用24V150W卤钨灯 | |
反射照明用24V150W卤钨灯 | ||
冷却方式 | 强制风冷(四只轴流风扇) | |
外形尺寸 | 860×580×1780mm(含遮光罩、仪器箱) | |
重量 (含仪器箱) | 毛重 280kg | |
净重 230kg |
