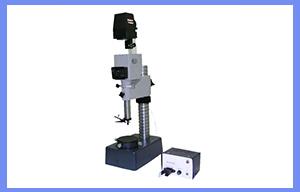

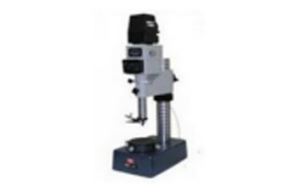

投影立式光学计JD-3

一、特点

投影立式光学计JD-3是一种精密光学机械端度计量仪器,利用标准量块与被测件相比较的方法来测量零件的外形尺寸。仪器采用腊屏新技术,附加读数放大镜,视场亮度匀称、像质清晰、测量精度高和数据稳定可靠,对小尺寸精密零件的检测尤为方便。广泛用于计量测试院所、企业计量室、工量具与精密零件制造企业,也是各大专院校典型教学仪器之一。

二、用途


  用标准器(如量块)与试件以比较法来测量零件的外形尺寸。


  检定量块、量规、线形,板形物体的厚度,外螺纹的中径。


  圆柱形和球形工件的直径,及平行平面等精密量具和零件的外形尺寸等。


  对薄膜如:铝箔、包装膜、纸张等厚度的测量。


  一机两用,将投影光学计镜管装在机床上,可直接控制加工尺寸。


  具在过程控制及在线测量中,对被测件作微小位移量测量。

三、技术参数

系统

主要技术参数

测量范围

0-180mm

直接测量范围

±0.1mm

示值误差

≤60μm:±0.20μm,≥60μm:±0.25μm

示值稳定性

0.1μm

读数方式

光学投影屏

总放大倍数

1000×

测量压力

2±0.2(N)

分划板

分划板分度值0.001mm,分度范围±0.1mm

零位调节范围

20格

测量杆自由升降距离

0.5mm

照明系统

可调光卤钨灯(6V/20W)或LED

输入功率

AC220V/50Hz

仪器质量

体积340х160х750mm3,重量21kg
