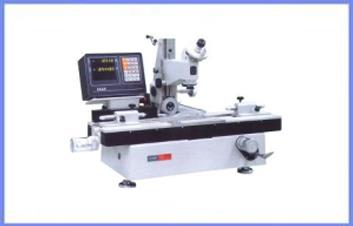

万能工具显微镜的基本原理
- 2022-05-09-

  万能工具显微镜可以准确测量各种工件的尺寸、角度、形状和位置,以及螺纹工件的各种参数。这里主要介绍万能工具显微镜的原理。测量工件的时候,看你能不能了解万能工具显微镜各个部件的作用和作业技巧。

  万能工具显微镜是一种利用光栅细分和数字化技术的光学测量仪器,具有阅读直观、阅读简单、提高工作效率的特点。广泛应用于各类企业、各级测试校准实验室及其他科研部门的计量测试中。

  该仪器可以用图像法、轴向切割法或接触法按直角坐标或极坐标准确测量机械工具和零件的长度、角度和形状。主要测量对象有:工具、量具、模具、模板、螺纹和齿轮工件以及其他小型精密机械零件。

  万能工具显微镜的基本原理

  万能工具显微镜主要采用光学原理系统,主要包括两部分:瞄准显微镜系统和光栅读数系统。

  1.瞄准显微镜系统主要通过仪器照明光源、聚光镜、可变光阑、滤色片和反射镜对放置在玻璃工作台上的被测件进行照明,瞄准显微镜的物镜通过棱镜的转向点将被测件清晰地成像在十字线上,然后用目镜瞄准。

  2.光栅读数系统:例如X坐标的标尺光栅和分度光栅产生的莫尔条纹信号被光电接收元件接收,然后通过电子数据处理将X坐标的移动转换成相应位置的数字量,实现了X坐标的自动计数。
