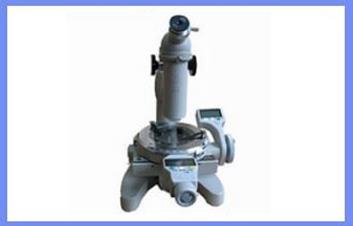

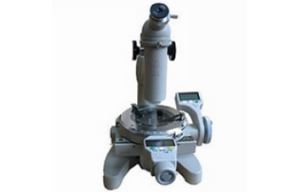

测量显微镜15JE(数显手轮)

测量显微镜15JE(数显手轮)

产品详情

测量显微镜 15JE(数显型)的具体信息:
一、用  途

1.直角座标中测定长度,例如测定孔距,基面距离,刻线距离,刻线宽度,键槽宽度,狭缝宽度,通孔圆直径等等。

2.转动度盘测定角度,例如对刻度盘,样板、量规,钻孔模板及几何形状复杂的零件进行角度测量。

3.用作观察显微镜,以比较检查工作表面光洁度,鉴定冶金工业的矿石标本。检定印刷照相制版,检验纺织纤维等等

二、技术参数

物 镜

目 镜

显微镜
放大倍数

工作
距离
(毫米)

视场
直径
(毫米)

放大倍数

焦距
(毫米)

放大倍数

焦距
(毫米)

2.5X/0.08

43.40

10X

25.00

25X

58.84

5.6

10X/0.25

17.13

100X

7.81

1.4

测量工作台读数装置主要规格
x-轴移动测量范围               50毫米
y-轴移动测量范围               13毫米
测微器分度值                0.01毫米
测量台转动范围                 不限
测量台刻度盘分度范围          0° - 360°
测量台刻度盘之分度值              1°
测量台刻度盘游标读数示值            6°
测量精度:
仪器值误差(5+L/15)微米
仪器示值误差:包括测量误差与仪器系统误差。
注:测量地点温度变化(20° ± 3°)C
  L——被测件长度(毫米)

仪器之主要尺寸:
   测量台与物镜间之大距离           80毫米
   测量工作台直径                120毫米
   仪器外形尺寸          高325*长262*宽220毫米
   仪器重量级                约10.6公斤

显微镜的目镜管同棱镜成为一体绕垂轴旋转,显微镜可由调焦手轮进行上下调焦
