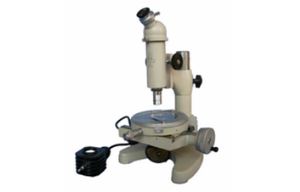

测量显微镜15JA(带照明器)

测量显微镜15JA(带照明器)

产品详情

测量显微镜15JA的具体信息:

一、用途

1.直角座标中测定长度,例如测定孔距,基面距离,刻线距离,刻线宽度,键槽宽度,狭缝宽度,通孔圆直径等等。

2.转动度盘测定角度,例如对刻度盘,样板、量规,钻孔模板及几何形状复杂的零件进行角度测量。

3.用作观察显微镜,以比较检查工作表面光洁度,鉴定冶金工业的矿石标本。检定印刷照相制版,检验纺织纤维等等。

二、技术参数

物 镜

目 镜

显微镜
放大倍数

工作距离
(毫米)

视场直径
(毫米)

放大倍数

焦距(毫米)

放大倍数

焦距(毫米)

2.5X/0.08

43.40

10X

25.00

25X

58.84

5.6

10X/0.25

17.13

100X

7.81

1.4

三、测量工作台读数装置主要规格

x-轴移动测量范围:50毫米

y-轴移动测量范围:13毫米

测微器分度值:0.01毫米

测量台转动范围:不限

测量台刻度盘分度范围:0°-360°

测量台刻度盘之分度值:1°

测量台刻度盘游标读数示值:6°

测量精度:

仪器值误差(5+L/15)微米

仪器示值误差:包括测量误差与仪器系统误差。

注:测量地点温度变化(20°±3°)C

L——被测件长度(毫米)

四、仪器之主要尺寸:

测量台与物镜间之大距离:80毫米

测量工作台直径:120毫米

仪器外形尺寸:高325*长262*宽220毫米

仪器重量级:约10.6公斤
